Bien régler son kit Obelisk 200 Geekvape

Bien régler son kit Obelisk 200 Geekvape

Au sommaire :

  1. Que contient le kit Obelisk 200 ?
  2. Quelles sont les caractéristiques du kit ?
  3. Quels sont les composants du kit ?
  4. Comment paramétrer et utiliser le kit ?
  5. Comment installer la résistance ?
  6. Comment remplir le réservoir ?
  7. Comment insérer les accus et procéder au rechargement ?
  8. Quelles sont les protections ?

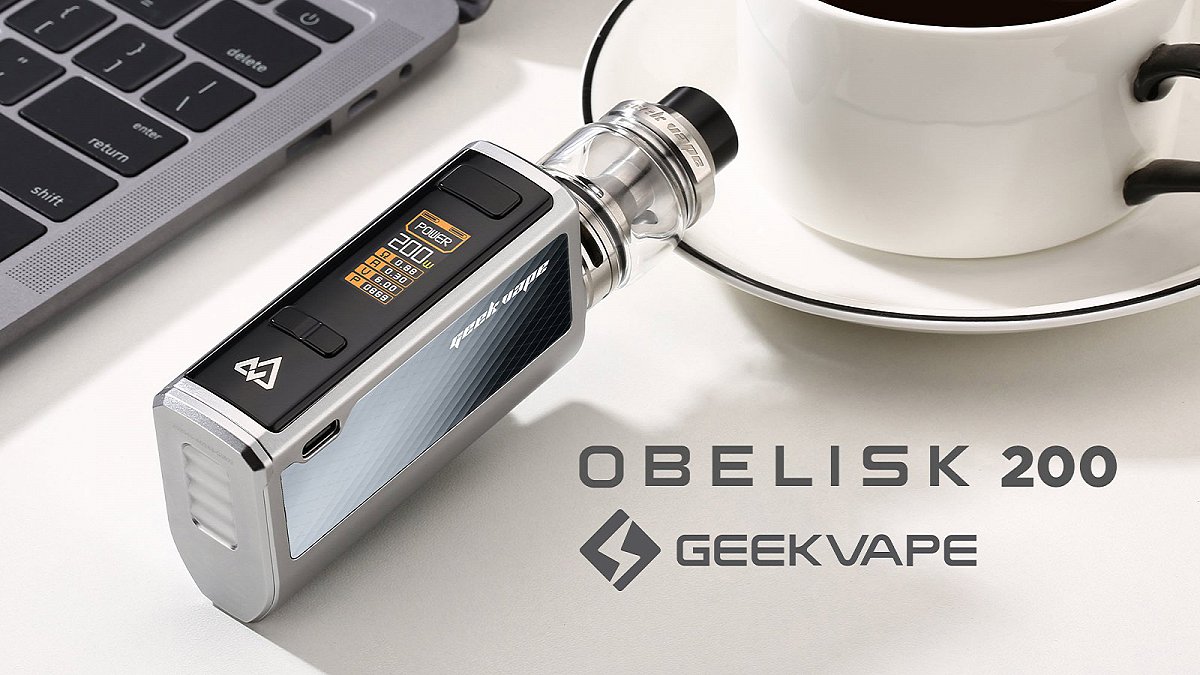

Compact et capable d’atteindre les 200 watts, le kit Obelisk 200, conçu par GeekVape, dispose d’une box double accu et propose plusieurs modes de fonctionnement. Quant à l’atomiseur Obelisk, il affiche une contenance de 5,5 ml. Le tout constitue un kit excellent pour les vapoteurs d’un niveau intermédiaire.



Que contient le kit Obelisk 200 ?

Plusieurs éléments sont fournis avec le kit

Contenu :

  • 1x mod Obelisk 200
  • 1x atomiseur Obelisk de 5,5 ml
  • 1x résistance Z de 0,2 ohm (préinstallée)
  • 1x résistance Z de 0,4 ohm
  • 1x câble USB de type-C
  • 1x clé pour résistance
  • 1x pièces détachées
  • 1x verre de rechange (5,5 ml)
  • 1x manuel d’utilisation


Quelles sont les caractéristiques du kit ?

Caractéristiques :

  • Matériaux : aluminium, acier inoxydable
  • Dimensions : 125 x 42 x 20 mm
  • Type de batterie : 2 accus 18650 (non fournis)
  • Airflow réglable
  • Contenance de 5,5 ml
  • Rechargement par câble USB de type-C
  • Drip tip 810
  • Connectique 510
  • Sécurité enfant
  • Ecran TFT couleur de 0,96 pouce
  • Modes de fonctionnement : VW / TC-SS / TC-TCR / VPC / Bypass
  • Plage de puissance : 5-200 watts
  • Plage de température : 100-315°C
  • Plage de résistances : 0,05-3 ohms
  • Protections électroniques
  • Remplissage par le haut
  • Résistances compatibles : résistances de la série Z de Geekvape


Quels sont les composants du kit ?

plusieurs éléments composent le kit

  • Port USB-C
  • Bouton principal (ou d’activation)
  • Bouton « + »
  • Bouton « - »
  • Ecran TFT couleur 0,96 pouce
  • Trappe à accus
  • Connectique 510 au sommet de la box
  • Connectique 510 sur l’atomiseur
  • Bague d’airflow
  • Base de l’atomiseur
  • Résistance
  • Réservoir
  • Cheminée
  • Orifice de remplissage
  • Top cap
  • Drip tip 810


Comment paramétrer et utiliser le kit ?

Pour activer ou pour désactiver le kit, appuyer 5 fois sur le bouton principal en l’espace de 2 secondes.

Pour vapoter, maintenir appuyé le bouton principal.

Le kit Obelisk 200 propose plusieurs modes de fonctionnement :

  • Le mode VW
  • Le mode Bypass
  • Le mode TC-SS
  • Le mode TC-TCR
  • Le mode VPC

Dans l’interface principale, appuyer 3 fois sur le bouton d’activation en l’espace de 2 secondes. Cela permet d’accéder aux réglages. Appuyer ensuite sur les boutons « + » ou « - » afin de choisir parmi les 5 modes. Lorsque le choix est effectué, maintenir appuyé le bouton principal pendant 1 seconde pour valider et pour quitter les réglages. En l’absence d’opération exécutée dans les 2 secondes, l’appareil enregistrera automatiquement le choix et sortira de ce menu.

Le kit Obelisk 200 propose plusieurs modes de fonctionnement

Pour régler la puissance en watts, appuyer sur les boutons « + » ou « - ». Chaque incrément est de 0,5 watt. Maintenir appuyés les mêmes boutons pour effectuer un réglage rapide. Chaque incrément est alors de 1 watt. Lorsque la puissance maximale ou minimale est atteinte, le réglage cesse automatiquement.

Pour augmenter ou pour diminuer la température, appuyer sur les boutons « + » ou « - » en mode TC-SS ou TC-TCR. La plage de température s’étend entre 100 et 315°C et chaque incrément est de 1°C. Pour effectuer un réglage rapide, maintenir appuyés les boutons « + » ou « - » pendant 1 seconde. Lorsque la température maximale ou minimale est atteinte, le réglage cesse automatiquement.

Pour remettre le compteur de bouffées à zéro, appuyer 3 fois de suite sur le bouton principal. Cela permet d’accéder aux réglages. Appuyer ensuite sur le bouton principal pour sélectionner l’option de compteur de bouffées, puis appuyer sur le bouton « - » pour effacer le nombre de ces bouffées.

En mode VPC, appuyer sur le bouton principal 3 fois de suite pour accéder aux réglages. Appuyer 1 fois sur le bouton principal pour sélectionner l’option P1-P5. Appuyer ensuite sur les boutons « + » ou « - » pour régler, puis maintenir enfoncé le bouton principal pendant 1 seconde pour confirmer les paramètres.

Pour verrouiller ou pour déverrouiller les boutons « + » et « - », appuyer simultanément sur ces 2 boutons. Appuyer ensuite sur le bouton d’allumage 3 fois de suite pour verrouiller ou pour déverrouiller ce dernier.

Pour changer la couleur du thème, appuyer sur le bouton principal 3 fois de suite. Une fois dans le menu des réglages, maintenir appuyés les boutons « + » et « - » simultanément.

Pour verrouiller ou pour déverrouiller la valeur de la résistance, appuyer sur le bouton principal 3 fois de suite. Cela permet d’accéder aux réglages. Appuyer 1 fois sur ce même bouton pour sélectionner l’option de résistance. Appuyer sur le bouton « + » pour verrouiller ou pour déverrouiller la valeur de la résistance et appuyer sur le même bouton pour l’actualiser.

Pour augmenter la luminosité de l’écran, maintenir appuyés simultanément les boutons principal et « + ». Pour la diminuer, maintenir appuyés simultanément les boutons principal et « - ».

Pour activer ou pour désactiver le mode furtif, maintenir appuyés simultanément les boutons principal, « + » et « - » pendant 2 secondes. L'opération doit s'effectuer lorsque l'appareil est en état de veille.

Pour rétablir les paramètres d’usine, maintenir appuyés les boutons « + » et « - » lorsque l’appareil est désactivé. L’écran affichera alors le numéro de version du micrologiciel. Ensuite, maintenir appuyés les boutons principal, « + » et « - » simultanément. Config Reset s’affiche à l’écran pour indiquer que l’opération a réussi.

Le kit est doté d'un écran TFT couleur 0,96"


Comment installer la résistance ?

L’atomiseur Obelisk est compatible avec les résistances de la série Z de Geekvape. Pour installer une nouvelle résistance, il faut procéder comme suit :

  1. Dévisser l’atomiseur pour le séparer de la box
  2. Retourner l’atomiseur
  3. Dévisser la base de l’atomiseur pour la retirer
  4. Retirer la résistance usagée
  5. Insérer la nouvelle résistance au même endroit
  6. Revisser la base de l’atomiseur
  7. Revisser l’atomiseur sur la box

La résistance s'installe en 7 étapes


Comment remplir le réservoir ?

L’atomiseur Obelisk 200 dispose d’un réservoir de 5,5 ml. Son remplissage s’effectue par le haut. Pour ce faire, il faut réaliser les étapes suivantes :

  1. Soulever le top cap
  2. Trouver le point de repère
  3. Faire coulisser le top cap jusqu’à découvrir l’orifice de remplissage
  4. Verser l’e-liquide dans cet orifice
  5. Refermer le top cap en le faisant coulisser dans le sens inverse

Il est recommandé de remplir le réservoir à 80%.

Après le remplissage, patienter au moins 10 minutes avant d’utiliser le kit. Ce temps est nécessaire pour que la résistance s’imbibe de l’e-liquide.

Le remplissage du réservoir s'effectue par le haut


Comment insérer les accus et procéder au rechargement ?

L’Obelisk 200 fonctionne au moyen de 2 accus (non fournis). Il faut procéder aux opérations suivantes pour les insérer :

  1. Faire coulisser la trappe d’accus positionnée sous la box
  2. Insérer les 2 accus tout en respectant les sens de polarité
  3. Refermer la trapper d’accus

Un câble USB de type-C est fourni pour leur rechargement. Il suffit de le brancher sur le port prévu à cet effet et situé sur le côté de la box. Toutefois, il est recommandé de n’employer ce mode de rechargement qu’en cas d’urgence. En temps normal, il est préférable de recourir à un chargeur externe en vue de préserver les accus.

Le kit fonctionne au moyen de 2 accus 18650


Quelles sont les protections ?

Le kit est doté de plusieurs dispositifs de sécurité :

  • Une protection contre les tirages trop longs. Si le bouton principal reste enfoncé pendant une durée supérieure à 10 secondes, 10s Cut Off s’affiche sur l’écran et l’appareil cesse automatiquement de fonctionner.
  • Une protection contre les déchargements excessifs de la batterie. Lorsque celle-ci est trop faible, Battery low s’affiche sur l’écran.
  • Une protection contre l’absence d’atomiseur. Si le système ne détecte aucun atomiseur, No Atomizer s’affiche sur l’écran.
  • Une protection contre les courts-circuits. Atomizer short s’affiche sur l’écran en cas de survenue d’un court-circuit.
